格力商用空调如何计算冷媒补加量？
信息来源：www.gree-qige.com 发布时间：2021.07.15
|
系列 |
机组型号 |
追加冷媒计算方法 |
备注 |
||||||||||||
|
A2系列风管送风式空调机组 |
FGR2.6H/A2 |
30g/m |
标准管长为5米，当连接管小于或等于5米时，不需要追加制冷剂。如果连接管长超过5米追加制冷剂，根据计算方法追加。 |
||||||||||||
|
FGR3.5H/A2 |
|||||||||||||||
|
FGR5H/A2 |
|||||||||||||||
|
FGR6.5/A2 |
60g/m |
||||||||||||||
|
FGR7.5/A2-N2 |
|||||||||||||||
|
FGRS7.5/A2-N3 |
|||||||||||||||
|
FGRS7.5/A2-N3 |
|||||||||||||||
|
FGR10/A2-N4 |
120g/m |
||||||||||||||
|
FGRD10/A2-N2 |
|||||||||||||||
|
FGR12/A2-N4 |
|||||||||||||||
|
FGR12/A2-N2 |
|||||||||||||||
|
FGR12H/A2-N4 |
|||||||||||||||
|
FGR14/A2-N4 |
|||||||||||||||
|
FGR14H/A2-N4 |
|||||||||||||||
|
B1系列风管送风式空调机组 |
FG(R)2.3/B1 |
①以液管尺寸和长度为基准； ②追加冷媒质量=液管长度×每米液管冷媒追加量； ③液管每米追加充注量（kg)见下表；
|
标准管长为5米，当连接管小于或等于5米时，不需要追加制冷剂。如果连接管长超过5米追加制冷剂，根据计算方法追加。 |
||||||||||||
|
FG(R)2.6/B1 |
|||||||||||||||
|
FG(R)3.5/B1 |
|||||||||||||||
|
FG(R)5/B1 |
|||||||||||||||
|
FG(R)6.5/B1 |
|||||||||||||||
|
C系列直流变频静音风管机组 |
FGR2.6Pd/CNa |
①以液管尺寸和长度为基准； ②追加冷媒质量=液管长度×每米液管冷媒追加量； ③每米追加量为22g/m； |
标准管长为5米，当连接管小于或等于5米时，不需要追加制冷剂。如果连接管长超过5米追加制冷剂，根据计算方法追加。 |
||||||||||||
|
FGR3.5Pd/CNa |
|||||||||||||||
|
FGR5Pd/CNa |
|||||||||||||||
|
FGR7.2Pd/CNa |
|
系列 |
型号 |
标准液管长度 |
冷媒追加 |
|
B系列 |
GMV-Pd50W/NaFB-N1 |
10m |
如果现场液管长度大于标液管长度，则需要冷媒追加量=(现场液管长度-标准液管长度）×22g |
|
GMV-Pd70W/NaFB-N1 |
30m |
||
|
GMV-Pd80W/NaFB-N1 |
40m |
||
|
GMV-Pd100W/NaFB-N1 |
40m |
||
|
GMV-Pd120W/NaFB-N1 |
50m |
||
|
C系列 |
GMV-Pd50W/NaFC-N1 |
10m |
如果现场液管长度大于标液管长度，则需要冷媒追加量=(现场液管长度-标准液管长度)×22g |
|
GMV-Pd70W/NaFC-N1 |
30m |
||
|
GMV-Pd80W/NaFC-N1 |
30m |
||
|
GMV-Pd100W/NaFC-N1 |
40m |
||
|
GMV-Pd120W/NaFC-N1 |
50m |
|
系列 |
型号 |
标准液管长度 |
冷媒追加计算方法 |
|
X系列 |
GMV-Pd112WX/NaA-N1 |
如果现场液管总长＜30m,无需追加冷媒 |
如果现场液管总长＞30m,冷剂追加质量= |
|
GMV-Pd140WX/NaA-N1 |
|||
|
GMV-Pd160WX/NaA-N1 |
三、格力商用GMV多联系列
1、格力GMV Power
系列
型号
标准液管长度
冷媒追加计算方法
GMV Power
GMV-H200WL/B
当液管总长＜50m,无需追加冷媒,大于则每米追加54g
①液管总长=(12.7 液管总长)×2+(9.52 液管总长)×1+(6.4 液管总长)×0.4
GMV-H224WL/B
GMV-H250WL/B
GMV-H280WL/B
2、格力GMV Star
GMV Star
GMV-H80WL/A
20m
①液管长度＜标准液管长度，则无需追加冷媒；
③液管的每米追加充注量(kg/m)见下表；
ф22.2
ф19.05
ф15.9
ф12.7
ф9.52
ф6.35
0.35
0.25
0.17
0.11
0.054
0.022
GMV-H100WL/A
20m
GMV-H112WL/A
20m
GMV-H120WL/A
30m
GMV-H140WL/A
30m
GMV-H160WL/A
30m
GMV-H180WL/A
30m
GMV-H112WL/C
30m
GMV-H140WL/C
30m
GMV-H160WL/C
30m
GMV-H140WL/AS
30m
GMV-H160WL/AS
30m
GMV-H180WL/AS
30m
GMV-H120WL/A2
30m
GMV-H140WL/A2
30m
GMV-H160WL/A2
30m
3、格力GMV雅居
系列
型号
冷媒追加计算方法
GMV 雅居
GMV-H80WL/F
①液管总长 20m 内无需追加冷媒；
③液管的每米追加充注量(kg/m)见下表；
ф22.2
ф19.05
ф15.9
ф12.7
ф9.52
ф6.35
0.35
0.25
0.17
0.11
0.054
0.022
GMV-H100WL/F
GMV-H120WL/F
GMV-H140WL/F
GMV-H160WL/F
4、格力GMV-ES单机版直流变
系列
冷媒追加计算方法
GMV-ES
GMV-250W/A
①追加冷媒量(kg)=配管冷媒追加量+室外机冷媒追加量；
ф6.35
ф9.52
ф12.7
ф15.9
ф19.05
ф22.2
ф25.4
ф28.6
0.022
0.054
0.11
0.17
0.25
0.35
0.52
0.68

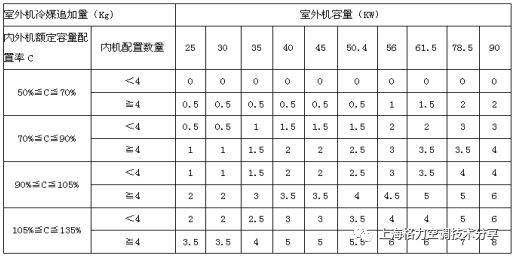

③室外机冷媒追加量计算方法见下表见下表：
注：
▲内外机额定容量配置率C=室内机额定制冷量总和/外机额定制冷量总和。
▲如果室内机全部为 GMV-NX 系列全新风室内机，则每个外机冷媒追加量均为 0kg。
GMV-300W/A
GMV-350W/A
GMV-400W/A
GMV-450W/A
GMV-504W/A
GMV-560W/A
GMV-615W/A
GMV-785W/A
GMV-900W/A
GMV-250W/B
GMV-300W/B
GMV-350W/B
GMV-400W/B
GMV-450W/B
5、格力GMV5、GMV5S模块化多联机，六代多联机同样适用
系列
冷媒追加计算方法
GMV5
GMV-224WM/A
①追加冷媒量(kg)=配管冷媒追加量+室外机冷媒追加量；
ф6.35
ф9.52
ф12.7
ф15.9
ф19.05
ф22.2
ф25.4
ф28.6
0.022
0.054
0.11
0.17
0.25
0.35
0.52
0.68

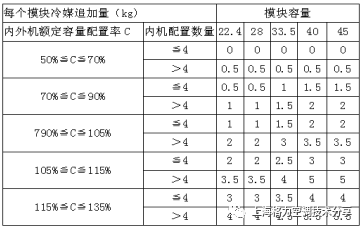

③室外机冷媒追加量计算方法见下表见下表：
注：
▲内外机额定容量配置率C=室内机额定制冷量总和/外机额定制冷量总和。
▲如果室内机全部为 GMV-NX 系列全新风室内机，则每个外机冷媒追加量均为 0kg。
GMV-280WM/A
GMV-335WM/A
GMV-400WM/A
GMV-450WM/A
GMV-224WM/B
GMV-615WM/B
GMV-280WM/B
GMV-335WM/B
GMV-400WM/B
GMV-450WM/B
GMV-504WM/B
GMV-560WM/B
②冷媒追加量(g)=(液管总长-50m)×54g
②冷媒追加量=液管长度×每米液管冷媒追加量；
②追加冷媒质量=液管长度×每米液管冷媒追加量；
②配管冷媒追加量=液管长度×每米液管冷媒追加量见下表；
GMV5S
②配管冷媒追加量=液管长度×每米液管冷媒追加量见下表；
